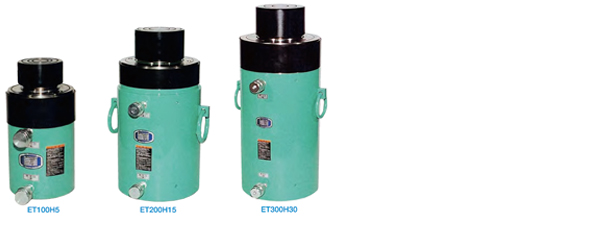

ET-H型|油壓回復型

內容大圖:

活塞滑動部份的銅合金活塞桿,採用硬鉻電鍍;油壓缸、活塞採用SCM435熱處理之強化材質;
耦合器之螺絲直徑為Rc1/2、3/4。
建議加裝防止落下閥,以防配管、軟管因破損而急速落下造成傷害。
為避免往復油壓型千斤頂迴路組塞,建議使用千斤頂專用安全閥。



型號表示



產品規格

產品編號 荷重
kN(tf)
衝程
(mm)
最低高度
(mm)
油壓缸外徑
(mm)
重量
(kg)
ET100H5 1000(100) 50 328 180 55
ET100H15 1000(100) 150 462 180 78
ET100H30 1000(100) 300 613 180 98
ET100H50 1000(100) 500 867 180 138
ET200H15 2000(200) 150 498 255 163
ET200H30 2000(200) 300 648 255 208
ET200H50 2000(200) 500 926 255 293
ET200H100 2000(200) 1000 1466 255 450
ET300H30 3000(300) 300 710 315 383
ET300H50 3000(300) 500 1020 315 500
ET300H100 3000(300) 1000 1520 315 720
ET500H30 5000(500) 300 775 405 610
ET500H50 5000(500) 500 1120 405 930
ET500H100 5000(500) 1000 1620 405 1300
ET1000H100 10000(1000) 1000 2020 590 3400
